直流稳压电源如何进行调压调流的?

 　　在直流稳压电源调节中，电压调节是指对输出电压的调节。随着电压的变化，电流随着负载的变化而变化。但是，电流调节是指在电路中设置电流，并将相同的电流加到不同的负载上。此刻的电压是不同的，这是电源的恒流功能，应该是把电压调到最大，有恒流功能，电源会随着负载的变化自动调整电压。

　　一、如何提高直流稳压电源的电压?

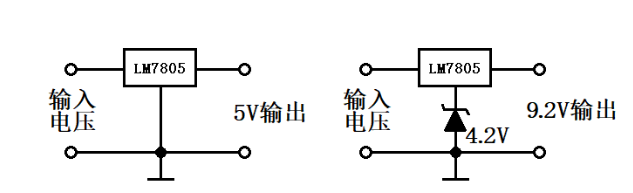

　　如果是输出电压固定的三端线性稳压电源，可以将相应稳压值的稳压管串联到地脚以此来提高电压。如下所示：

　　如果是可调稳压电源，将输出电压稍微增加一点，例如将原来的12V增加到15V，只改变稳压负引流电阻的分压比。一些功率采样电阻是可调的(使用微电位计)，可以用小螺丝刀轻松调节。如果没有微调电位器，则需要拆下电路板，在板上找到采样电阻，相应地改变阻值。

　　请注意，增加输出电压后，输出滤波电容要足够耐压以避免失效。

　　如果您想大幅度调整电压，则可能无法实现。如果电源采用线性稳压，则最大输出电压受输入电压限制;如果是开关电源，则受到开关变压器次级绕组匝数的限制，使输出电压提高很多，难度很大-----需要拆解变压器增加次级匝数，更换输出滤波电容(用高压型号代替)，修改稳压负反馈取样电阻，改变过压采样电路，这离不开超强的实践能力、强大的电子技术和开关电源的原理。

　　二、直流电源是如何调节电流的?

　　一般来说，低压直流稳压电源的电流随着电阻的变化而变化。也就是说，如果电压恒定，电流会随着电阻的阻值而有规律地变化。为了设置电流，稳压电路通常设计为可调稳压电路。

　　有时直流电源功率不变，电器电阻小，不想电阻流过大电流，常用的三种方法：一是用晶闸管控制回路，通过控制晶闸管的导通角来设定电路中的电流。此电路一般适用于电流要求不高的纯电阻电路;二是利用三极管调节电路通过调节三极管基极电流来调节通过三极管CE设定的电流。 C9013/c8050可用于500mA以下的小电流，3dd102c用于大电流，最大电流为5A。也可使用其他三极管，可根据实际需要选用。三是采用可调压集成电路，如lm2576-adj、LM317等，其实就是通过调节电压来调节电流的。
