提高直流电源压摆率的技巧

 　　直流电源的压摆率是输出电压和输出电流变化的速率。这一特性在许多应用中很重要，尤其是自动测试应用，因为电源越快达到设定的电压或电流，测试运行的速度就越快。

　　电压转换速率主要与连接的被测设备 (DUT) 无关。相反，它是电源滤波电容器的功能。为了改善纹波和噪声规格，直流可编程电源的输出滤波器使用存储大量能量的大电容器。决定电源电压转换速率的主要因素是该滤波器的充电和放电时间。

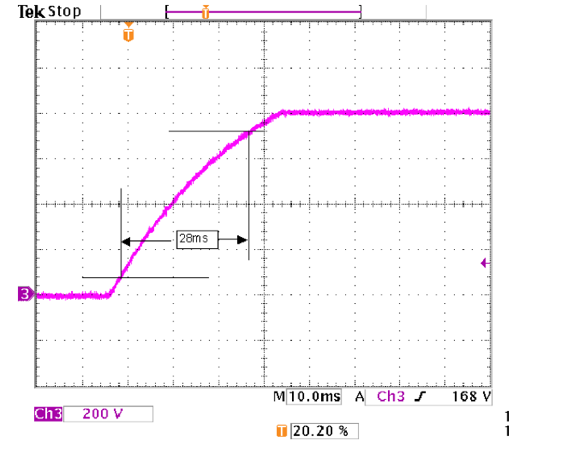

　　大多数电源的直流输出上升时间对于大多数应用来说都足够快。如下图所示，这款电源的上升时间仅为 28 ms。

　　直流输出下降时间可能更成问题。下降时间不仅取决于电源的滤波电路特性，还取决于 DUT。如果与电源电流容量相比，DUT 消耗的电流相对较小，则存储在输出电容器中的能量可能需要几秒钟才能通过 DUT “泄漏”出去。

　　另一方面，如果 DUT 消耗 60% 或更多的供电能力，则 DUT 将几乎瞬间消耗存储的能量，并且输出电压下降时间将非常短。然而，在大多数情况下，直流输出下降时间将比直流输出上升时间慢两到三倍。

　　改善直流输出上升时间的一种方法是选择最大直流电压输出高于您需要的可编程电源。例如，在测试汽车设备时，您通常不会选择最大输出电压大于 30 V 的电源。

　　但是，如果上升时间是一个问题，您可能希望选择最大输出电压为 60 V 的可编程电源，但只能使用高达 30VDC 的电压。这样做的原因是 60 VDC 电源的输出电容器将比 30 VDC 可编程电源的输出电容器小得多，以使两个电源的电压在相同的时间内从 0 V 上升到满量程。因此，当电源的最大输出电压为 60 V 时，输出电压从 0 V 上升到 30 V 的速度比最大输出电压仅为 30 V 时要快。

　　要改善直流输出下降时间，请将“预负载”与 DUT 并联。要获得最短的下降时间，请调整预负载大小，使总电流需求至少为可编程电源电流能力的 65%。这种方法的缺点是您需要更大的电源，但它可以让您满足测试的直流下降时间要求。
