当前位置:首页 > 交流电源如何转换为直流电源_交流电源变直流电源步骤

  • 交流电源如何转换为直流电源_交流电源变直流电源步骤

  •  2021/11/30

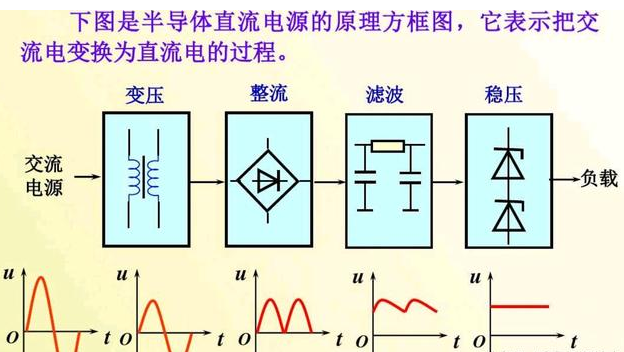

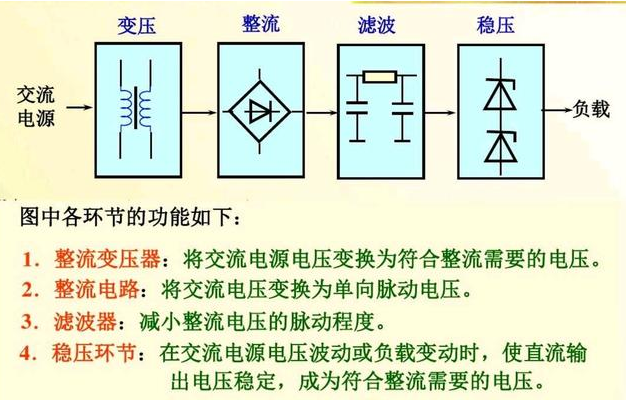

  •   电子电路工作时都需要直流电源提供能量,电池因使用费用高,一般只用于低功耗便携式的仪器设备中。这里讨论如何把交流电源变换为直流稳压电源。一般直流电源由如下部分组成:整流电路是将工频交流电转换为脉动直流电。滤波电路将脉动直流中的交流成分滤除,减少交流成分,增加直流成分。稳压电路采用负反馈技术,对整流后的直流电压进一步进行稳定。

      交流转直流电源方法

      交流转直流电源的方法我们通常按照直流电源类型分为三类,即半波整流电路、全波整流电路以及单相桥式整流电路。详细讲解如下:

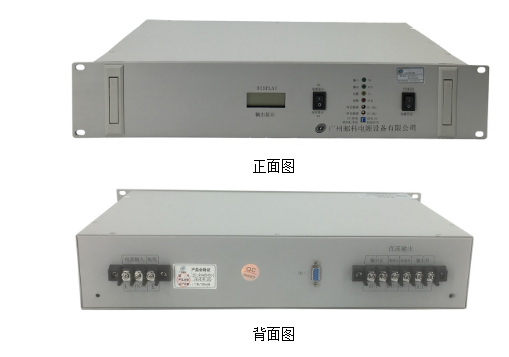

    邮科直流变换电源

      1.半波整流电路:这种方式就是利用的二极管的单向导电性能实现的,主要就是将经过变压器出来的电压话费半个周期达到负载。另半个周期被二极管所阻,则是没有电流的。通过这种方式转直流电源,可以有效地降低变压器的效率,提高滤波电路要求。

      2.全波整流电路:这种方法是的变压器与半波整流电路相同,使用四个二极管组成的桥式电路。能够将次级线圈的正、负半周都用起来二是变压器的次级绕组圈数加倍,中间抽头,实际上由两个次级线圈构成。中间抽头接负载一端,另两个端子各串联一个二极管后接负载的另一端。

      3.单相桥式整流电路:这个方法是最基本的交流转直流电源的方法,在分析整流电路的时候,电路中的二极管是有着单向导电性的。当正半周时,二极管D1、D3导通,在负载电阻上得到正弦波的正半周。当负半周时,二极管D2、D4导通,在负载电阻上得到正弦波的负半周。在负载电阻上正、负半周经过合成,得到的是同一个方向的单向脉动电压。

      稳压:根据需要选择合适的线性稳压芯片就可以得到需要的输出电压

      交流电源变直流电源步骤
