  • 24v开关电源的原理以及用途

  •  2021/11/23
  •   24v开关电源是高频逆变开关电源的一种,可以将交流电提供给变压器进行变压转化为高频率的交流电,从而产生所需要的一组或多组电压,转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比 50HZ 高很多。24V 开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有。

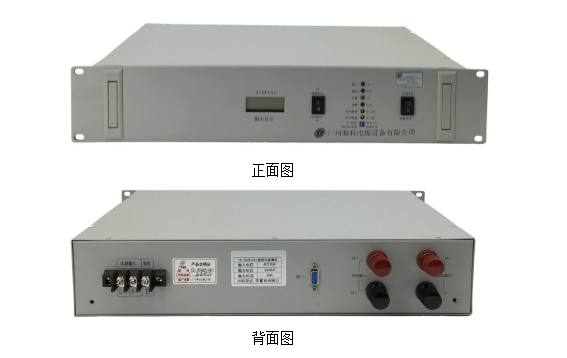

    直流变换电源

      24V开关电源工作原理

      1. 交流电源输入经整流滤波成直流;

      2. 通过高频 PWM(脉冲宽度调制)信号控制开关,将那个直流加到开关变压器初级上;

      3. 开关变压器次级感应出高频电压,经整流滤波供给负载;

      4. 输出部分通过一定的电路反馈给控制电路,控制 PWM 占空比,以达到稳定输出的目的。

      交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;

      在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;

      开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;

      一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁 24V 开关电源。

      24v直流开关电源的用途

      主要作用就是对电路进行控制,实现高速导通和截止,并且把交流电变为直流电的。24v开关电源,其设计为输入电压在85-265V的变化条件下,其输出始终保持24V不变,体积可以做到很小,效率可以做到90%,可应用各个领域,

      220v变压器24V交流整流输出,其变压器的匝数已经固定:Uo=Ui/n.。其输出将随输入电压变化而变化,体积大,效率低,约70%左右,常用于要求不高以及220V电压变化范围较小的情况下使用。
