  • 高频开关电源常见故障及处理方法:开关电源噪音是怎么回事?

  •  2021/11/22
  •   我们在使用高频开关电源的时候,出现开关电源噪音是怎么回事?高频开关电源常见故障有哪些?该怎么处理?

      噪音来源于电路振荡、PCB设计、和磁元件三方面:

      1)电路振荡,电源输出有很大的低频稳波。多是电路稳定余度不够引起。理论上可以用系统控制理论中的频域法/时域法或劳斯判据做理论分析。现在;可以用计算机仿真方法方便的验证电路稳定性,以避免自激振荡发生,有多款软件可以用。对于已经做好的电路,可以增加输出滤波电容或电感/改变信号反馈位置/增加PI调节的积分电容/减少开环放大倍数等方法改善。

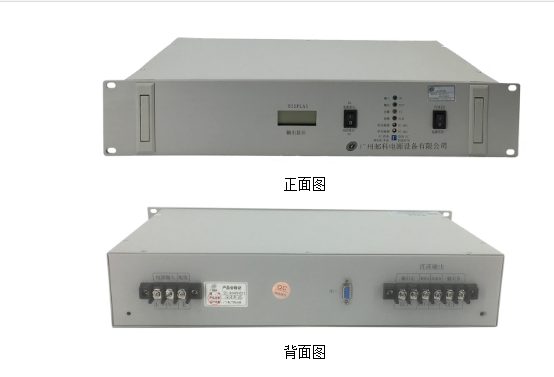

    邮科开关电源

      2)PCB设计

      A)主要是EMI噪音引起,射频噪音调整PI调节器,使输出误差信号中包含扰动。主要查看高频电容是否离开关元件太远,是否有大的C形环绕布线等等...

      B)控制电路的PCB线至少有两点以上和功率电路共用。PCB覆铜线并非理想导体,它总是可以等效成电感或电阻体,当功率电流流过了和控制回路共用的PCB线,在PCB上产生电压降落,控制电路各节点分散在不同位置时,功率电流引起的电压降对控制网络家入了扰动,使电路发出噪音。这显现多发生在功率地线上,注意单点接地可以改善。

      3)磁元件

      磁材有磁至应变的特点,漆包线也会在泄露磁场中受到电动力的左右,这些因素的共同作用下,局部会发生泛音或1/N频率的共振。改变开关频率和磁元件浸漆可以改善。

      高频开关电源常见故障有哪些?该怎么处理?

      1.无输出,保险管正常

      这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则要检查启动电阻和启动脚外接的元件是否漏电,此时如电源控制芯片正常,则经上述检查可以迅速查到故障。若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变,若无跳变,说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片,再检查外围元件;若有跳变,—般为开关管不良或损坏。

      2.保险烧或炸毁

      主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致保险烧、发黑。需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险—起被烧坏。

      3.有输出电压,但输出电压过高

      这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成—个闭合的控制环路,任何—处出问题就会导致输出电压升高。
