全控型逆变器工作原理
- 2021/1/25
全控型逆变器工作原理

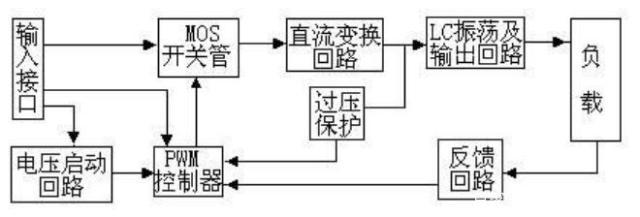

为通常使用的单相输出的全桥逆变主电路，交流元件采用IGBT管Q11、Q12、Q13、Q14。并由PWM脉宽调制控制IGBT管的导通或截止。
当逆变器电路接上直流电源后，先由Q11、Q14导通，Q1、Q13截止，则电流由直流电源正极输出，经Q11、L或感、变压器初级线圈图1-2，到Q14回到电源负极。当Q11、Q14截止后，Q12、Q13导通，电流从电源正极经Q13、变压器初级线圈2-1电感到Q12回到电源负极。此时，在变压器初级线圈上，已形成正负交变方波，利用高频PWM控制，两对IGBT管交替重复，在变压器上产生交流电压。由于LC交流滤波器作用，使输出端形成正弦波交流电压。
当Q11、Q14关断时，为了释放储存能量，在IGBT处并联二级管D11、D12，使能量返回到直流电源中去。
