YK-TP33-10K
产品功率:8KW(千瓦)
产品容量:10KVA(千伏安)
系列:工频在线式系列
电压的输入输出:三进三出(380V/380V)
外接电池的电压:192V(直流) 单组块数:16块
重量:208 kg( 公斤)
尺寸(宽高深):830×1055×455mm(毫米)
形状分类:塔式UPS
  • 产品介绍
  • 主要特点
  • 详细参数
  • 安装说明

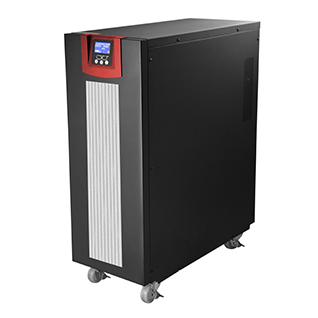

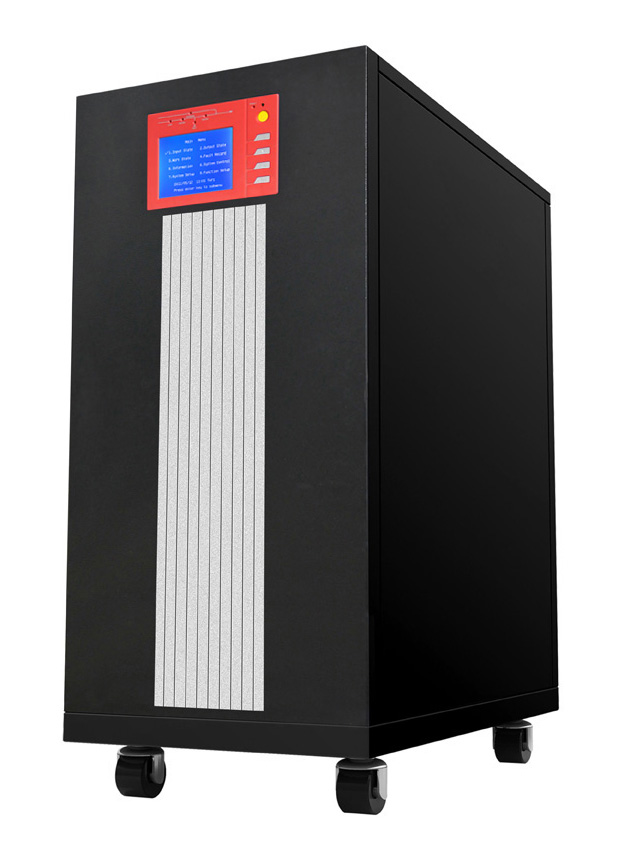

  • 产品图片

    YK-TP系列工频在线式UPS电源采用最先进的DSP数字化控制技术,高速微处理器(MCU)、可编程逻辑器件(CPLD)、第六代低损耗大功率IGBT和静态开关扛鼎演绎了数字时代的经典传奇,容量之大、可靠性之高、性能之稳定均居一流水平。
    YK-TP系列工频在线式UPS电源凭借100%电网环境适应性,广泛应用于通信行业计费中心、通信基站、银行营业网点、ATM自动取款机及证券、交通、通信、工业、市政等各行业网络办公环境。
    单进单出:容量有6KVA、10KVA、15KVA、20KVA、30KVA。
    三进单出:容量有6KVA、10KVA、15KVA、20KVA、30KVA、40KVA。
    三进三出:容量有10KVA、15KVA、20KVA、30KVA、40KVA、60KVA、80KVA、100KVA、150KVA、200KVA。

●采用先进的数字化控制技术,提高机器的稳定性和可靠性。ECO功能最大化的为客户节省使用成本。
●大屏幕LCD+LED中英文显示,可显示内容有输入、输出、电池电压、负载状况、电流、UPS工作状态和模式、温度、
  机型厂家编号。可直接通过LCD显示屏设定机器的电压,频率,电流等主要参数。
●主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。
●支持发电机输入。
●并机功能,最大可支持8台UPS并联冗余。
●采用带输出隔离变压器的全桥拓扑,带载能力、抗冲击能力更强。且可选配旁路输出隔离变压器。
●采用先进的DSP设计,三相由独立的全桥逆变系统的设计,其输出电压和相位,完全不受三相不平衡负载的影响,
  可承受100%的不平衡负载。
●用户可以根据电池容量在LCD上自由设定合适的充电电流(1-50A)。UPS满载运行时,最大充电电流为50A。
●电池管理功能。主要包括电池故障检测、电量不足,电池丢失等常规功能。
●频率和相序自适应系统。
●具有过载保护、输出短路、输入过压、防雷功能,电池反接等保护功能。
●强大的面板设置功能
  输出电压:200/208/220/230/240Vac (相电压)
  输出频率:50Hz/60Hz
  充电电流:1-50A
  电池放电时间
  定时开机
  定时关机
  工作模式:ECO 、EPO
  LCD中文、英文设定输入频率:40-70Hz
  具有多种告警方式,可通过声、光、输出频率可以根据市电频率自动设置。
●EPO紧急停机功能,通过“紧急停机”按钮可以关闭整流器、逆变器,封锁输出(包括旁路和逆变器),当发生紧急
  情况或无法正常关机时可使用此按钮。
●主机监控及报警功能
●智能插槽扩展性功能(备选件),可以选择USB卡,AS400卡,CMC监控卡,SNMP卡,RS485卡。UPS备有SNMP插槽,
  以实现UPS远程监控功能,具备自动报警、UPS运行状态和故障预测与诊断、运行时间控制等功能。输出RS-232及
  RELAY讯号供计算机系统联机用。

产品型号

YK-TP11-10K

YK-TP31-10K

YK-TP33-10K

额定容量

10KVA

10KVA

10KVA




整流器类型

IGBT整流

额定电压

220Vac

380Vac

380Vac

输入电压范围

220Vac±25%

304-478VAC

304-478VAC

输入频率范围

50Hz系统时:46-54Hz;60Hz系统时:56-64Hz

输入功率因数

≧0.99




额定输出功率

8000W

8000W

8000W

额定输出电压

220Vac

220Vac

380Vac

输出频率

与市电同步(市电模式);50Hz±0.2% (电池模式)

工作方式

在线式

输出波形

正弦波

转换时间

0ms

过载能力

105%±5%≤负载时,预警过载;
105%±5%<负载≤125%5%时,2分钟后转旁路输出;
125%±5%<负载≤150%±5%,30分钟后转旁路输出;
负载>150%±5%时,500毫秒后转旁路输出


电池型号

免维护蓄铅酸蓄电池

标准后备时间

30分钟到8小时可选

电池典型充电时间

8小时

电池电压

192V

192V

192V




安装方式

塔式

整机效率

85%

85%

85%

防护类型

IP20

通讯接口

RS232

工作环境温度

0-40°C

工作相对湿度

0-95%

海拨高度

0-1500m

噪音

<55dB(距设备表面1m处)

外形尺寸

260×717×560mm

260×717×560mm

830×1055×455mm

重量

80Kg

80Kg

208Kg
