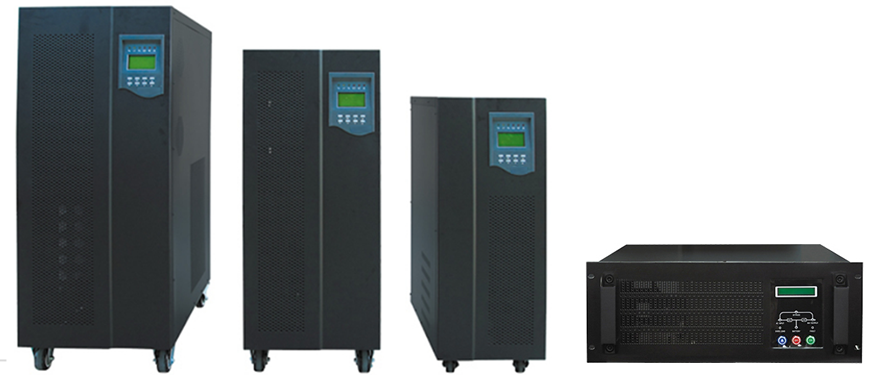

YKDA-WD(220/220)系列电力用工频逆变电源

产品介绍
    YKDA-WD系列工频逆变电源是针对电力系统对电源的高可靠性要求,以全新的数字技术研制出的第四代工频智能型电力专用逆变电源。采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器,使逆变电源的输出为一稳频稳压、滤除杂讯、不受电网波动干扰、低失真度的纯净正弦波电源,具有带载能力强,负载兼容性好、直流输入电压范围宽等特点,极大地满足各种用电环境的需求。

  广泛应用于发电厂、变电站、水电站、铁路、工业生产、军事科研等领域。

  逆变电源可选三种工作模式(需订货时确定):
  纯直流供电型:纯直流输入,直流断电后逆变电源关机停止工作。
  直流主供型:直流与交流双输入,直流优先供电,交流备用;当直流断电后自动切换到交流供电。
  交流主供型:直流与交流双输入,交流优先供电,直流备用;当交流停电后自动切换到直流供电。
主要特点

 ☆ 采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器。

 ☆ 人性化的LED指示灯/LCD液晶界面设计。
 ☆ 自动旁路转换,实现负载不间断工作。
 ☆ 标准的RS232通信接口。(选配)
 ☆ 防反接、欠压、过压、过载、短路等保护。
技术参数

 1K-10KVA技术参数表:

产品型号

YKDA-WD1K

YKDA-WD2K

YKDA-WD3K

YKDA-WD4K

YKDA-WD5K

YKDA-WD6K

YKDA-WD10K

额定容量

1KVA

2KVA

3KVA

4KVA

5KVA

6KVA

10KVA

额定输出功率

800W

1600W

2400W

3200W

4000W

4800W

8000W




额定输入电压

220Vdc

额定输入电流

4.5A

8.5A

13A

18A

22A

26A

43A

关断电压范围

180V~300Vdc

开机电压范围

190V~300Vdc




允许旁路电压

220Vac±15%

额定输入电流

4.5A

9A

13.5A

18A

23A

27A

45A

旁路转换时间

≤5ms




额定输出电压及频率

220Vac,50Hz

波形

纯正弦波

额定输出电流

3.6A

7.2A

10.8A

14.5A

18A

21.8A

36A

输出电压精度

220Vac±2%

输出频率精度

50Hz±0.1%或60Hz±0.1%

波形失真率(THD)

≤3%(线性负载)

动态响应时间

负载电流由25%~50%~75%突变时,输出电压的变化≤10%,恢复时间<20ms

功率因数(PF)

0.8

0.8

0.8

0.8

0.8

0.8

0.8

过载能力

负载电流为120%时,自动转换到旁路,过载消失后自动恢复

逆变效率

≥85%(80%阻性负载)




绝缘强度

1500Vac,1分钟

噪音(1米)

≤60dB

使用环境温度

-10℃~45℃

湿度

20~90%,不结露

使用海拔

≤2000m

散热方式

风扇散热


LCD液晶显示

输入输出电压、频率、电池电压、负载百分比、温度、工作状态

LED指示

市电、工作、过载、电池、故障


机架式(mm)

483×130×450

483×177×450mm

482×222×450mm

/

立式(宽高深)

220×490×480

210×540×612mm

210×590×560mm

305×870×585

重量

28kg

36kg

45kg

64kg

65kg

67kg

110kg

颜色

黑色/灰白



 15K-50KVA技术参数表:

产品型号

YKDA-WD15K

YKDA-WD20K

YKDA-WD25K

YKDA-WD30K

YKDA-WD40K

YKDA-WD50K

额定容量

15KVA

20KVA

25KVA

30KVA

40KVA

50KVA

额定输出功率

12KW

16KW

20KW

24KW

32KW

40KW




额定输入电压

220Vdc

额定输入电流

65A

86A

107A

130A

176A

214A

关断电压范围

180V~300Vdc

开机电压范围

190V~300Vdc




允许旁路电压

220Vac±15%

额定输入电流

67A

90A

113A

135A

180A

225A

旁路转换时间

≤5ms




额定输出电压及频率

220Vac,50Hz

波形

纯正弦波

额定输出电流

54A

72A

90A

108A

144A

180A

输出电压精度

220Vac±1.5%

输出频率精度

50Hz±0.1%或60Hz±0.1%

波形失真率(THD)

≤3%(线性负载)

动态响应时间

负载电流由25%~50%~75%突变时,输出电压的变化≤10%,恢复时间<20ms

功率因数(PF)

0.8

0.8

0.8

0.8

0.8

0.8

过载能力

负载电流为120%时,自动转换到旁路,过载消失后自动恢复

逆变效率

≥85%(80%阻性负载)




绝缘强度

1500Vac,1分钟

噪音(1米)

≤60dB

使用环境温度

-10℃~45℃

湿度

20~90%,不结露

使用海拔

≤2000m

散热方式

风扇散热


LCD液晶显示

输入输出电压、频率、电池电压、负载百分比、温度、工作状态

LED指示

市电、工作、过载、电池、故障


机架式(mm)

/

/

/

/

/

/

立式(宽高深)

380×1015×690

430×1145×805

650×1410×850

重量













颜色

黑色/灰白

注:以上参数表的型号不是完整型号!
